SC-5 1/2" X 1" Cilindro Raio Extremidade Broca de Carboneto Haste de 1/4" Brocas Rotativas Dupla Corte Padrão ANSI

SC-5 1/2" X 1" Cilindro Raio Extremidade Broca de Carboneto Haste de 1/4" Brocas Rotativas Dupla Corte Padrão ANSI

Nome da marca: BABOS
Número do modelo: SC-5
MOQ: 50 pcs
Preço: Negociável
Condições de Pagamento: L/C,D/A,D/P,T/T,Western Union
Capacidade de Fornecimento: 10,0000pcs pelo mês
Informações pormenorizadas
Lugar de origem:
China
Material:
Carboneto de tungstênio
Forma:
Cilindro cheirado bola
Diâmetro de corte:
1/2 polegada (12,7 mm)
Comprimento de corte:
25,4 mm)
Diâmetro da haste:
1/4 polegada (6,35 mm ou 6 mm)
Comprimento total:
2 a 4 polegadas
Tipo de flauta:
Duplo corte padrão
Adequado para:
Perfil da superfície de usinagem da peça
Aplicativo:
Descascamento, moldagem e acabamento
Quantidade do pacote:
1 peça
RPM máx.:
50.000
Detalhes da embalagem:
Caixa de plástico
Destacar:

Máquina de corte de barras cilíndricas de corte duplo

,

Máquinas de corte de barras cilíndricas de metal

,

Quatro centímetros de perfurador

Descrição do produto

SC-5 1/2" X1" X1 Cilindro de Metal Duro com Ponta de Raio-Haste de 1/4", Corte Duplo, Rebarbas Rotativas Padrão ANSI

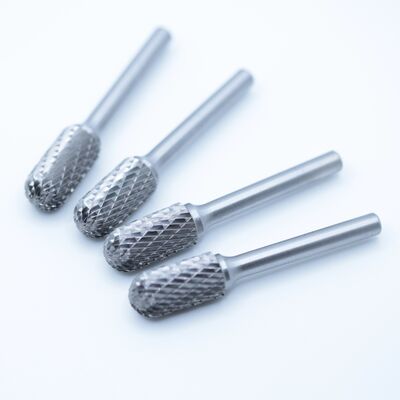

O SC-5 é uma rebarba cilíndrica de metal duro de 1/2" (12,7 mm) com uma ponta de raio e uma haste de 1/4" (6,35 mm), em corte duplo padrão. A parede lateral se funde com a extremidade através de um raio em vez de encontrá-la em um canto afiado, de modo que a rebarba deixa um filete liso e pode trabalhar em transições côncavas que uma ferramenta de ponta quadrada não consegue seguir. É a escolha padrão para filetes de mistura, acabamento de ranhuras e limpeza de cantos internos em matrizes, moldes e peças usinadas.

SC-5 1/2" X 1" Cilindro Raio Extremidade Broca de Carboneto Haste de 1/4" Brocas Rotativas Dupla Corte Padrão ANSI


Por que o SC-5 é especificado para trabalho de raio

  • Ponta de raio (Tipo C ANSI) — produz um filete em vez de um canto interno afiado, reduzindo a concentração de tensão na peça acabada
  • Cabeça de 1/2" com flauta de 1" — alcance suficiente para paredes de ranhura e lados de cavidade, mantendo a rigidez na haste
  • Flautas de corte duplo — cavacos menores, acabamento mais liso e controle mais fácil em aço inoxidável e temperado
  • Metal duro virgem de grão fino — resiste a lascas quando a borda do raio encontra cortes interrompidos
  • Junta soldada e aliviada de tensões — mantém a cabeça reta sob carga lateral


Aplicações típicas

  • Mistura de filetes na base de um bolso ou ressalto
  • Acabamento de paredes de ranhura e cantos internos em reparo de matrizes e moldes
  • Arredondamento de bordas de peças usinadas antes da montagem
  • Remoção de recozimento EDM e transições de cavidade de polimento
  • Rebarbação e mistura em aço inoxidável, ferro fundido e aço ferramenta temperado

Especificações

Campo

Valor

Modelo

SC-5

Forma

Cilindro com ponta de raio (Tipo C ANSI)

Diâmetro de corte

1/2" (12,7 mm)

Comprimento de corte

1" (25,4 mm)

Diâmetro da haste

1/4" (6,35 mm)

Comprimento total

2-3/4" (69,9 mm)

Tipo de corte

Corte duplo padrão

Material

Metal duro de tungstênio virgem, cabeça soldada, haste de aço temperado

Velocidade recomendada

18.000–28.000 RPM


Velocidade operacional recomendada

Diâmetro da cabeça

Velocidade recomendada

1/8"–1/4" (3–6 mm)

35.000–50.000 RPM

5/16"–1/2" (8–12 mm)

22.000–35.000 RPM

5/8"–3/4" (16–19 mm)

16.000–24.000 RPM

7/8"–1" (22–25 mm)

12.000–18.000 RPM


Uma cabeça de 1/2" em uma haste de 1/4" é uma combinação de alta carga. Opere-a na metade inferior da faixa, mantenha a inserção da haste o mais curta possível e pare imediatamente se a vibração aparecer.



OEM, embalagem e MOQ

  • Marcação a laser do seu logotipo e número de peça na haste
  • Caixa plástica personalizada, blister pack ou caixa com marca
  • MOQ a partir de 20 unidades por tamanho; sortimentos de tamanhos mistos aceitos
  • Amostras para aprovação antes da produção em massa
  • Prazo de entrega: 7–15 dias para tamanhos em estoque, 20–25 dias para embalagem OEM


FAQ

P: Qual é a diferença entre SC-5 e SB-5?

 R: Ambos são cilindros de 1/2". O SB-5 tem uma ponta plana com dentes de corte para esquadrejar pisos de cavidades; o SC-5 tem uma ponta arredondada para misturar filetes e acabar transições côncavas.

P: A ponta de raio pode alcançar um canto interno afiado?

R: Não — uma ferramenta arredondada deixa o raio com o qual foi retificada. Se o desenho exigir um canto afiado, use uma rebarbadora de ponta quadrada (SB) e acabe o canto manualmente.

P: 6 mm ou 6,35 mm é o tamanho real da haste?

R: Este modelo é fornecido com uma haste de 1/4" (6,35 mm) como padrão. Hastes de 6 mm estão disponíveis mediante solicitação — por favor, especifique a necessidade ao fazer o pedido.


Pedindo o SC-5? Informe-nos a quantidade, preferência de haste e requisito de embalagem — respondemos com preço e prazo de entrega em até 12 horas.



Outros tamanhos disponíveis relacionados a rebarbas de metal duro tipo C, em padrão métrico e polegada:


Padrão Métrico
Diâmetro da Haste (mm) Diâmetro do Cortador (mm) Comprimentodo Corte (mm) Comprimento Total (mm) Número da Ferramenta A Combinação de Cabeça e Haste
d2 d1 l2 l1
3 2 11 38 C0211 Sólido
2.5 11 38 C2511 Sólido
3 13 38 C0313 Sólido
5 13 38 C0513 Soldado
6 13 45 C0613 Soldado
6 6 16 63 C0616 Soldado
6 25 65 C0625 Sólido
8 20 65 C0820 Soldado
10 20 70 C1020 Soldado
11 25 70 C1125 Soldado
12 25 70 C1225 Soldado
16 25 70 C1625 Soldado
19 25 70 C1925 Soldado
25 25 70 C2525 Soldado
8 12 25 70 C1225 Soldado
16 25 70 C1625 Soldado
19 25 70 C1925 Soldado
25 25 70 C2525 Soldado
Padrão em Polegadas
1/8'' 1/8" 1/2" 1-1/2" SC-42 Sólido
1/4" 1/2" 2" SC-51 Soldado
1/4'' 3/16" 9/32" 2'' SC-14 Sólido
1/4" 5/8" 2'' SC-1 Sólido
1/4" 1" 2'' SC-1L Sólido
5/16" 3/4'' 2-1/2" SC-2 Soldado
3/8" 3/4'' 2-1/2" SC-3 Soldado
7/16" 1" 2-3/4" SC-4 Soldado
5/8" 1" 2-3/4" SC-6 Soldado
3/4" 1" 2-3/4" SC-7 Soldado
7/8" 1" 2-3/4" SC-8 Soldado
3/8'' 1" 1" 2-3/4" SC-9 Soldado





Personalização:

  1. Por favor, envie-nos os desenhos ou outras informações importantes se precisar de rebarbas de metal duro não padronizadas.
  2. Entre em contato conosco se precisar de mais informações sobre rebarbas tipo C ou outras formas de rebarbas.
  3. OEM está disponível. Como fabricante profissional de rebarbas rotativas de metal duro maciço, oferecemos produtos em diferentes tamanhos padrão (imperial/métrico) com base nos requisitos do cliente. Também podemos fornecer design de flauta e produção personalizados de acordo com vários materiais de peça.




Guia de Seleção de Corte:


CORTE PADRÃO (M)

CORTE DUPLO PADRÃO

(X)

CORTE LARGO (C)

CORTE FINO

(F)

CORTE DE ALUMÍNIO (W)

CORTE DE DIAMANTE (D)
